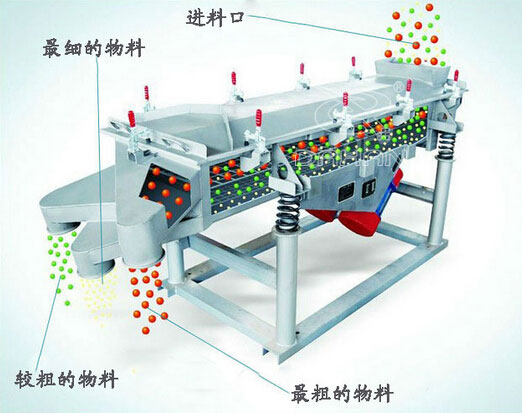

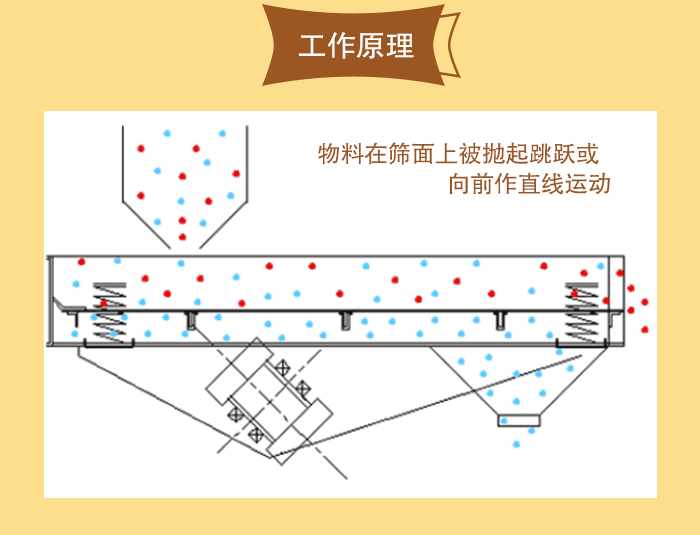

一、520直線振動篩工作原理

　　DZSF系列520直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。

　　兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

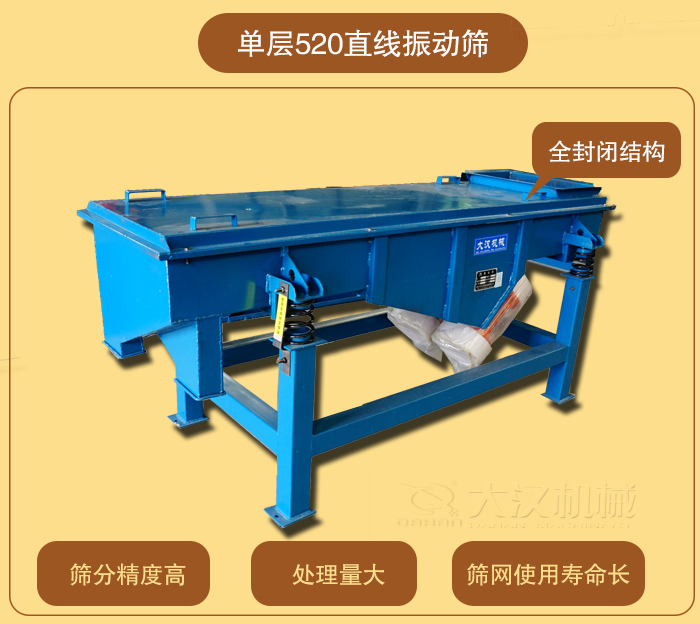

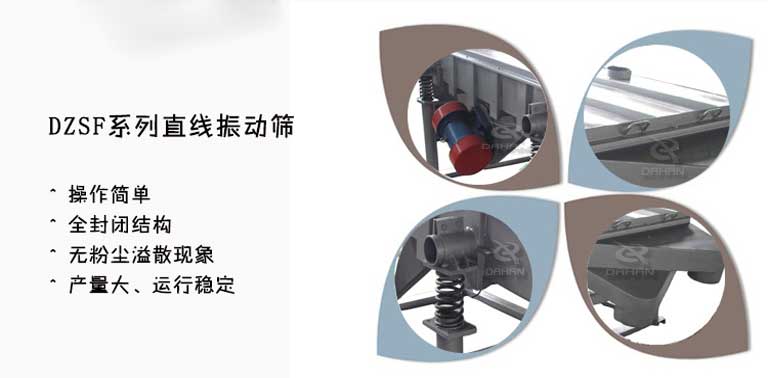

二、520直線篩工作特點

　　該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

三、主要適用行業

　　直線振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

四、520直線篩型號說明

　　D----------------------------------振動電機(振動源)

　　Z----------------------------------直線(運轉軌跡)

　　SF----------------------------------篩分機

　　520----------------------------------篩面尺寸（500mm寬x2000mm長)

　　1-------------------------------------單層(一層篩網兩個出料口)

　　P-------------------------------------（普碳鋼）鋼板材質

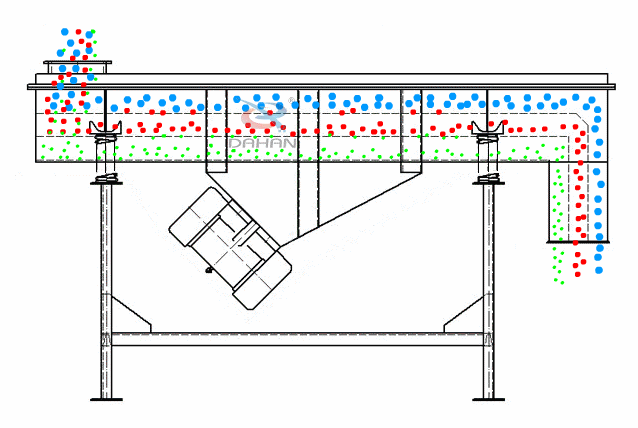

五、篩分原理

　　物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒.

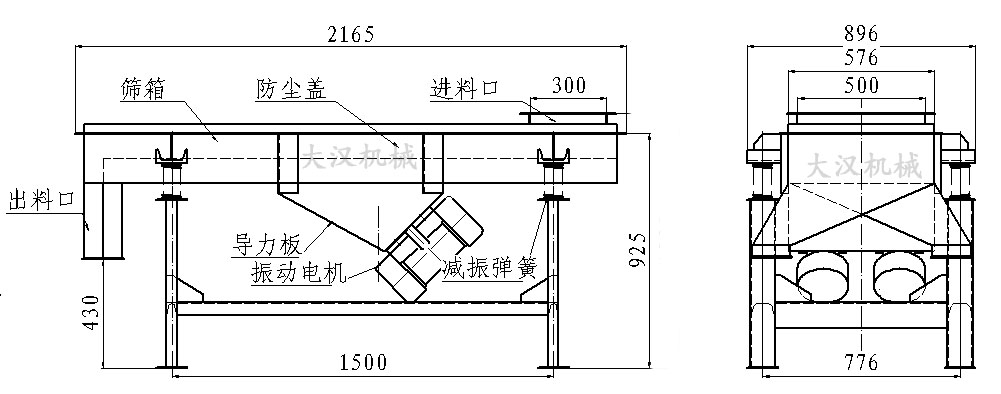

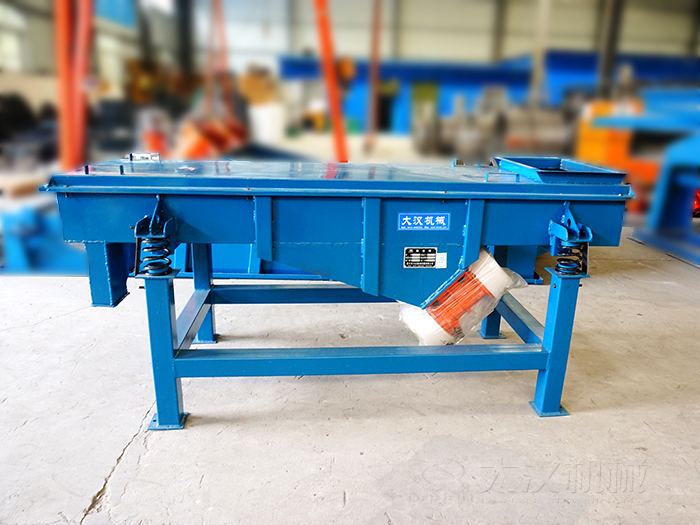

六、520直線篩主要技術參數和外形尺寸：

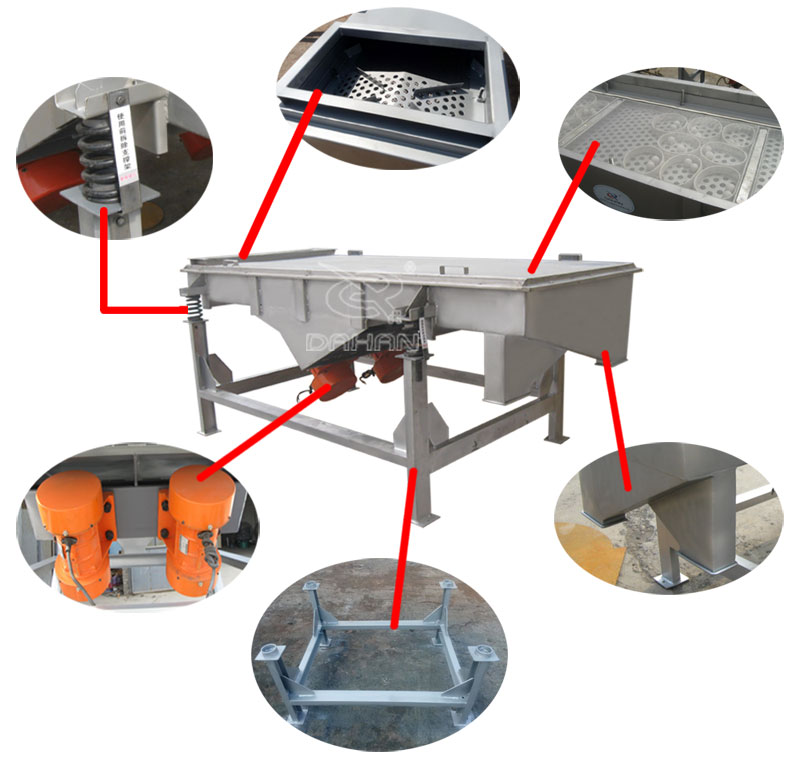

七、直線振動篩結構說明

　　本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

　　1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

　　2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

　　3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

　　4、振動電機(使用與維修方法詳見振動電機使用說明書)。

　　5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

　　6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

　　7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
